Комплект оповіщення «Повітряна тривога та Хвилина мовчання» на базі GSM контролера, підсилювача ITC T-120TB та 2 рупора ITC T-710K

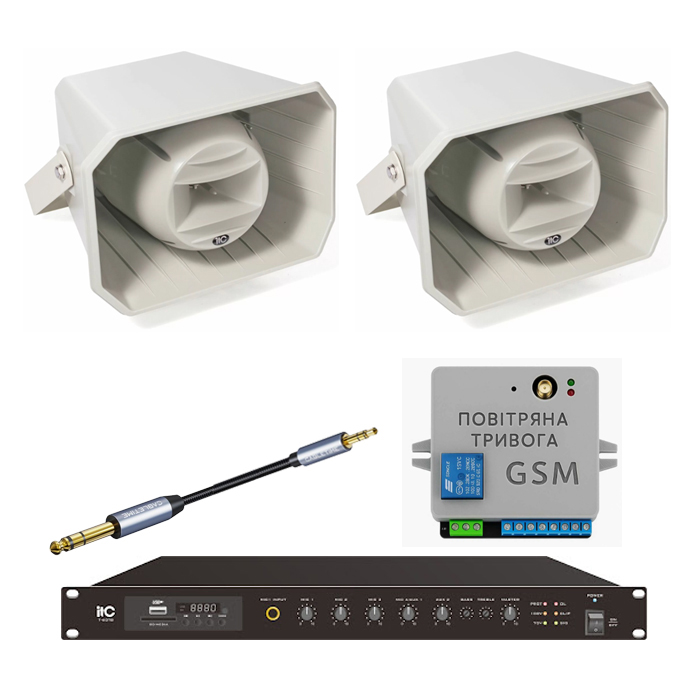

В комплекті:
Динамік рупорний 2 шт: ITC T-710K
GSM контролер: Тривога GSM
Підсилювач: ITC T-120TB
Кабель: Aux-3.5-6.3
Для роботи системи потрібна мобільна GSM карта оператора України
Комплект GSM оповіщення «Повітряна тривога та Хвилина мовчання» (ITC T-120TB + 2 рупора ITC T-710K)
В умовах сучасної України оперативне інформування про радіаційну, хімічну чи повітряну небезпеку — це запорука збереження життя. Цей професійний комплект обладнання призначений для автоматизації сигналів цивільного захисту та проведення щоденного загальнонаціонального «Хвилин мовчання» о 09:00.
Призначення та сфера застосування
Комплект «Повітряна тривога та Хвилина мовчання» на 100 Вт розроблений для локального озвучування територій, де штатні міські сирени чути недостатньо чітко або перекриваються виробничим шумом.
Ідеально підходить для наступних об'єктів:
- Навчальні заклади: школи, гімназії та дитячі садки (озвучування внутрішнього двору чи спортивного майданчика).
- Малий та середній бізнес: території СТО, автозаправних станцій (АЗС), відкриті майданчики кафе та магазинів.
- Виробництво: невеликі цехи, майстерні, склади та ангари.
- Громадські місця: волонтерські центри, пункти незламності, контрольно-пропускні пункти (КПП).
- Житловий сектор: двори ОСББ або приватні сектори колективного інформування сусідів.
Робота контролера «Повітряна тривога» (GSM)
GSM-контролер «Повітряна тревога» , призначений для автоматичного керування виконавчими пристроями (сиренами, освітленням, електрозамками укриттів) під час оголошення або відбою тривоги.
Логіка роботи пристрою:
- Отримання сигналу: Контролер підключається до Інтернету через стільникову мережу (GSM) та постійно опитує сервер на наявність активних тривог у вибраному регіоні.
- Спрацювання реле: Як тільки надходить сигнал про початок тривоги, вбудований мікроконтролер замикає контакти синього електромагнітного реле (видимого на корпусі).
- Управління обладнанням: Реле працює як вимикач, подаючи живлення на зовнішню сирену або розблокуючи електромагнітний замок на дверях притулку.
- Світлова індикація:
- Зелений світлодіод: Зазвичай вказує на наявність живлення та стабільне з'єднання з мережею.
- Червоний світлодіод: Активується у режимі «Тривога».
- Відбій тривоги: При отриманні сигналу про відбій пристрій розмикає контакти реле, вимикаючи сирену або повертаючи замок у вихідний стан.

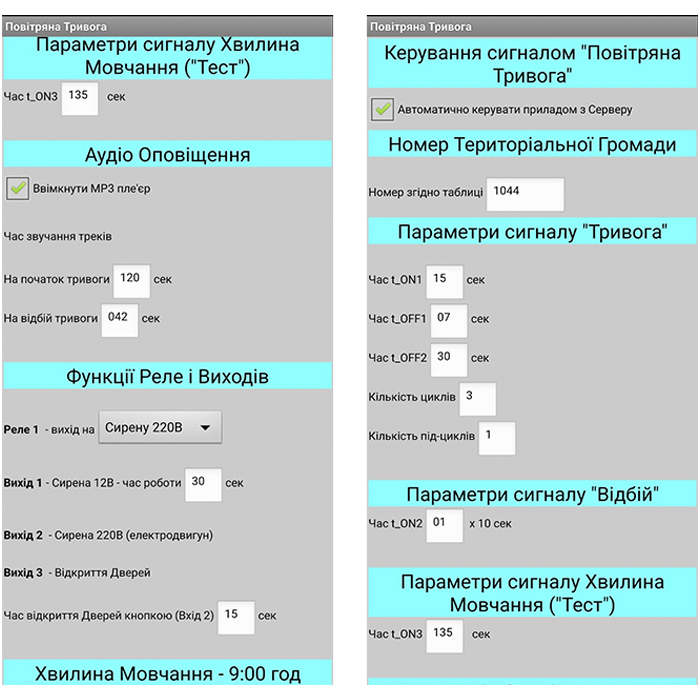

Налаштування регіону та параметрів роботи зазвичай виконується через спеціальний Android-додаток через Bluetooth або за допомогою SMS-команд .
Цей пристрій є спеціалізованим GSM аудіоконтролером , який автоматизує систему оповіщення (наприклад, через підсилювач або активні колонки).
Ось докладний опис логіки його роботи для аудіо-озвучування:
1. Вибір регіону та моніторинг
Через мобільний додаток або веб-інтерфейс в налаштуваннях вибирається конкретна область, район чи місто . Контролер постійно опитує сервер (через інтернет) щодо зміни статусу цивільного захисту в обраній локації.
2. Режим «Повітряна тривога»
- Спрацювання: Як тільки в системі моніторингу з'являється статус «Тривога» для вашого регіону, пристрій миттєво реагує.
- Відтворення: Через аудіовихід (Jack 3.5 мм) подається сигнал на підсилювач. Відтворюється стандартний звук сирени або заздалегідь записане голосове повідомлення («Увага! Повітряна тривога!»).
- Налаштування тривалості: У параметрах можна виставити, скільки часу звучатиме аудіофайл (наприклад, 2 хвилини або до ручного відключення), щоб не перевантажувати обладнання та не створювати зайвий шум після того, як усі вже оповіщені.
3. Режим «Відбою тривоги»
- При отриманні сигналу про скасування загрози пристрій припиняє трансляцію сигналу тривоги (якщо він ще йшов) та відтворює відповідне повідомлення про відбій («Відбій повітряної тривоги!»).
- Реле: Паралельно з аудіо може розмикатися силове реле (синій блок фото), яке, наприклад, вимикає червону сигнальну лампу.
4. Загальнонаціональна хвилина мовчання
- Автоматизація: Пристрій має вбудований годинник реального часу.
- Щоденний ритуал: Рівно о 09:00 контролер автоматично перериває поточні процеси та запускає аудіофайл хвилини мовчання. Це дозволяє установам та підприємствам дотримуватись державної норми без участі персоналу.

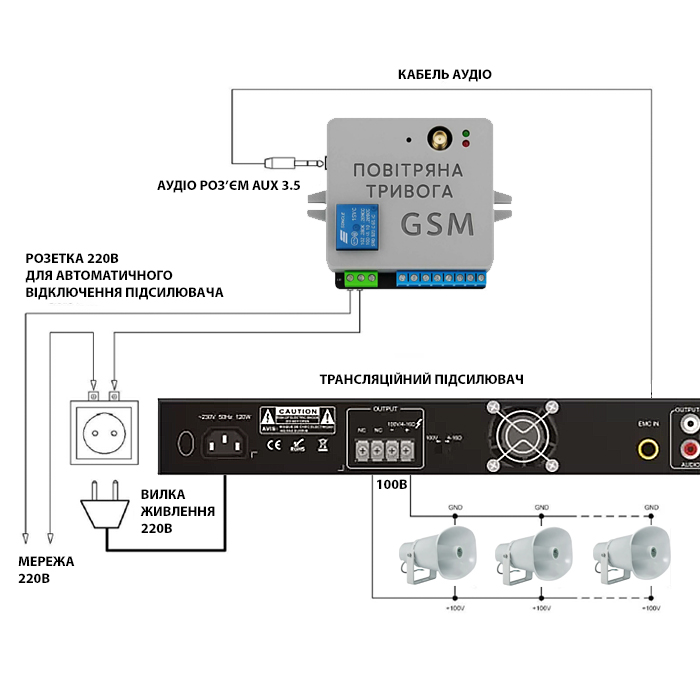

5. Підключення та інтерфейси
- Вихід Jack 3.5 мм Це ключовий вузол для озвучення. З нього сигнал йде кабелем AUX на вхід будь-якого музичного центру, підсилювача або активних колонок.
- Зазвичай 12 вольт (через зелені клеми) .
- Стабільність: Завдяки виносній антені (роз'єм вгорі) пристрій тримає зв'язок навіть у місцях із поганим прийомом усередині будівель.
Це рішення «поставив та забув»: воно виключає людський фактор, спрацьовуючи швидше, ніж людина встигне прочитати повідомлення у телефоні.
Технічні характеристики обладнання
Підсилювач ITC T-120TB:
- Вихідна потужність: 120 Вт.
- Типи виходів: 4-16 Ом, 70В, 100В.
- Входи: 2 мікрофонні (Mic), 2 лінійні (AUX).
- Частотний діапазон: 50 Гц – 16 кГц.
- Відношення сигнал/шум: Mic: 66 дБ; AUX: 80 дБ.
- Функції: MP3-плеєр (USB/SD), Bluetooth, FM-тюнер, ПДК в комплекті.
- Захист: Перевантаження, перегрів, коротке замикання.
- Живлення: AC 220В/50 Гц.
- Розміри: 484 х 300 х 44 мм (1U).
Рупорний гучномовець ITC T-710K (50W):
- Номінальна потужність: 50 Вт (відведення трансформатора: 50Вт, 25Вт, 12.5Вт, 9Вт).
- Вхідна напруга: 70В/100В.
- Частотний діапазон: 300 Гц – 14 кГц (розширений діапазон для кращої чіткості).
- Звуковий тиск (Max SPL): 125 дБ (висока пробивна здатність).
- Клас захисту: IP66 (всепогодний пластик ABS).
- Робоча температура: від -25 до +55°C.
- Кріплення: Металевий U-подібний кронштейн.
- Вага: 2.4 кг.
Характеристики контролера GSM контролера:
- Роз'єм для антени (вгорі): Для підключення GSM-антени, щоб забезпечити стабільний зв'язок із вежею.
- Синє реле: Комутує навантаження (наприклад, 220В для сирени).
- Клемні колодки (знизу):
- Зелені: Вхід живлення (зазвичай 12В).
- Сині: Виходи реле («сухий контакт») для керування зовнішнім обладнанням.
- Слот для SIM-картки оператора
- Вихід аудіо джек 3.5
Характеристики акустичної системи
Тип підключення
Контроллер GSM
Джерело звуку
Bluetooth, Aux
Комплектація акустичної системи
Акустическая система
ITC T-710K
