Комплект GSM оповіщення «Повітряна тривога та Хвилина мовчання» 4ALL 1 рупор ITC T-710K

Комплект оповіщення «Повітряна тривога та Хвилина мовчання» на базі GSM контролера, підсилювача 4all Audio PAMP-60-2Z (IZA-60) та рупора ITC T-710K

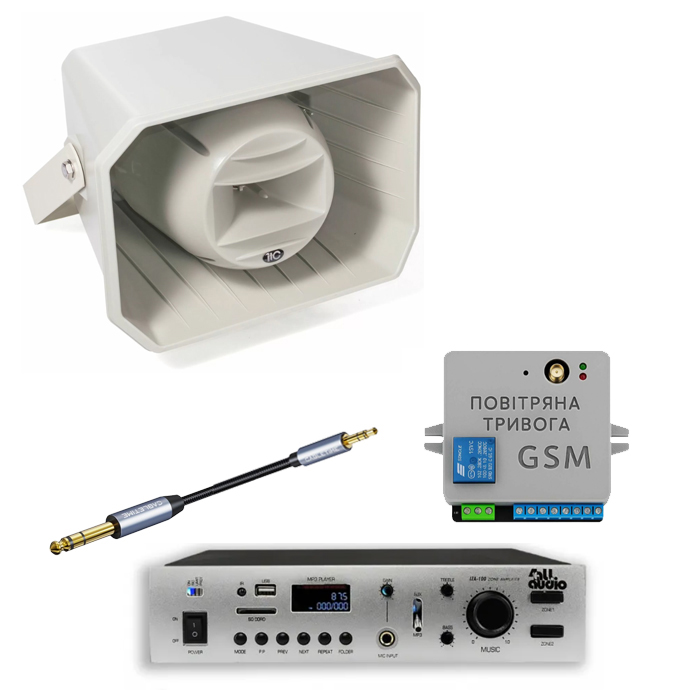

Комплект GSM оповіщення «Повітряна тривога та Хвилина мовчання» (4all Audio PAMP-60-2Z (IZA-60) + 1 рупор ITC T-710K)

Призначення та сфера застосування

• Навчальні заклади:  школи, гімназії та дитячі садки (озвучування внутрішнього двору чи спортивного майданчика).
• Малий та середній бізнес:  території СТО, автозаправних станцій (АЗС), відкриті майданчики кафе та магазинів.
• Виробництво:  невеликі цехи, майстерні, склади та ангари.
• Громадські місця:  волонтерські центри, пункти незламності, контрольно-пропускні пункти (КПП).
• Житловий сектор:  двори ОСББ або приватні сектори колективного інформування сусідів.

Робота контролера «Повітряна тривога» (GSM)

• Отримання сигналу:  Контролер підключається до Інтернету через стільникову мережу (GSM) та постійно опитує сервер на наявність активних тривог у вибраному регіоні.
• Спрацювання реле:  Як тільки надходить сигнал про початок тривоги, вбудований мікроконтролер замикає контакти  синього електромагнітного реле  (видимого на корпусі).
• Управління обладнанням:  Реле працює як вимикач, подаючи живлення на зовнішню сирену або розблокуючи електромагнітний замок на дверях притулку.
• Світлова індикація:
  • Зелений світлодіод:  Зазвичай вказує на наявність живлення та стабільне з'єднання з мережею.
  • Червоний світлодіод:  Активується у режимі «Тривога».
• Відбій тривоги:  При отриманні сигналу про відбій пристрій розмикає контакти реле, вимикаючи сирену або повертаючи замок у вихідний стан.

1. Вибір регіону та моніторинг

2. Режим «Повітряна тривога»

• Спрацювання:  Як тільки в системі моніторингу з'являється статус «Тривога» для вашого регіону, пристрій миттєво реагує.
• Відтворення:  Через аудіовихід (Jack 3.5 мм) подається сигнал на підсилювач. Відтворюється стандартний звук сирени або заздалегідь записане голосове повідомлення («Увага! Повітряна тривога!»).
• Налаштування тривалості:  У параметрах можна виставити, скільки часу звучатиме аудіофайл (наприклад, 2 хвилини або до ручного відключення), щоб не перевантажувати обладнання та не створювати зайвий шум після того, як усі вже оповіщені.

3. Режим «Відбою тривоги»

• При отриманні сигналу про скасування загрози пристрій припиняє трансляцію сигналу тривоги (якщо він ще йшов) та відтворює відповідне повідомлення про відбій («Відбій повітряної тривоги!»).
• Реле:  Паралельно з аудіо може розмикатися силове реле (синій блок фото), яке, наприклад, вимикає червону сигнальну лампу.

4. Загальнонаціональна хвилина мовчання

• Автоматизація:  Пристрій має вбудований годинник реального часу.
• Щоденний ритуал:  Рівно о  09:00  контролер автоматично перериває поточні процеси та запускає аудіофайл хвилини мовчання. Це дозволяє установам та підприємствам дотримуватись державної норми без участі персоналу.

5. Підключення та інтерфейси

• Вихід Jack 3.5 мм  Це ключовий вузол для озвучення. З нього сигнал йде кабелем AUX на вхід будь-якого музичного центру, підсилювача або активних колонок.
•  Зазвичай 12 вольт (через зелені клеми) .
• Стабільність:  Завдяки виносній антені (роз'єм вгорі) пристрій тримає зв'язок навіть у місцях із поганим прийомом усередині будівель.

Технічні характеристики обладнання

Підсилювач 4all Audio PAMP-60-2Z (IZA-60):

• Потужність:  60 Вт.
• Режими виходу:  70, 100 або низькоомний 4–16 Ом.
• Зонування:  2 зони (кнопки увімк/викл на передній панелі).
• Частотний діапазон:  80 Гц – 18 кГц (±3 дБ).
• Вбудовані джерела:  Bluetooth, USB-плеєр, SD-слот, FM-тюнер.
• Входи:
  • 1 × MIC (1/4" Jack) - з функцією пріоритету.
  • 1 × AUX (RCA).
• Регулювання:  Гучність MIC, гучність AUX/MP3, тембр НЧ та ВЧ.
• Габарити:  290×65×245 мм.

Рупорний гучномовецьITC T-710K (50W):

• Номінальна потужність:  50 Вт (відведення трансформатора: 50Вт, 25Вт, 12.5Вт, 9Вт).
• Вхідна напруга:  70В/100В.
• Частотний діапазон:  300 Гц – 14 кГц (розширений діапазон для кращої чіткості).
• Звуковий тиск (Max SPL):  125 дБ (висока пробивна здатність).
• Клас захисту:  IP66 (всепогодний пластик ABS).
• Робоча температура:  від -25 до +55°C.
• Кріплення:  Металевий U-подібний кронштейн.
• Вага:  2.4 кг.

Характеристики контролера GSM контролера:

1. Роз'єм для антени (вгорі):  Для підключення GSM-антени, щоб забезпечити стабільний зв'язок із вежею.
2. Синє реле:  Комутує навантаження (наприклад, 220В для сирени).
3. Клемні колодки (знизу):
   1. Зелені:  Вхід живлення (зазвичай 12В).
   2. Сині:  Виходи реле («сухий контакт») для керування зовнішнім обладнанням.
4. Слот для SIM-картки оператора
5. Вихід аудіо джек 3.5
